PRAKTIKUM 8 JARKOM : MEMBUAT ROUTING DINAMIS

LAPORAN PRAKTIKUM JARINGAN KOMPUTER

MEMBUAT ROUTING DINAMIS

Disusun Oleh Kelompok  U:

Muhamad Anggi Maulana		NIM: 065001800033
Sadnaz Nur Ayu		NIM: 065001800014
Riko Farhan Sanjaya		NIM: 065001800007

Teknik Informatika

Fakultas Teknologi Industri

Universitas Trisakti

Jakarta – Indonesia

2099

TUJUAN

Laporan ini dibuat untuk menyelesaikan praktikum kedelapan mata kuliah Jaringan Komputer. Selain itu, hal ini juga berguna sebagai panduan umum untuk konfigurasi routing dinamis didalam Cisco Packet Tracer.

TEORI PERCOBAAN

Dynamic Routing (Router Dinamis) adalah router yang me-rutekan jalur yang dibentuk secara otomatis oleh router itu sendiri sesuai dengan konfigurasi yang dibuat. Jika ada perubahan topologi antar jaringan, router otomatis akan membuat ruting yang baru.

Kelebihan Routing Dinamis

• Hanya mengenalkan alamat yang terhubung langsung dengan routernya (kaki-kakinya).
• Tidak perlu mengetahui semua alamat network yang ada.
• Bila terjadi penambahan suatu network baru tidak perlu semua router mengkonfigurasi. Hanya router-router yang berkaitan.

Kekurangan Routing Dinamis

• Beban kerja router lebih berat karena selalu memperbarui ip table pada setiap waktu tertentu.
• Kecepatan pengenalan dan kelengkapan ip table terbilang lama karena router membroadcast ke semua router sampai ada yang cocok sehingga setelah konfigurasi harus menunggu beberapa saat agar setiap router mendapat semua alamat IP yang ada.

LANGKAH PERCOBAAN

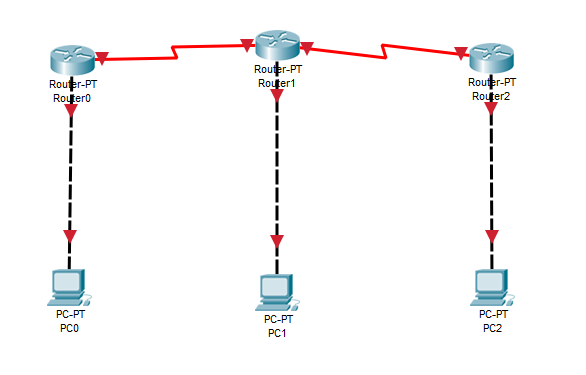

1. Buat topologinya, yang terdiri dari 3 buah router dan 3 buah PC yang masing-masing routernya terhubung dengan 1 PC berbeda. Router pertama dan kedua terhubung dengan serial 2, sementara router kedua dan ketiga terhubung dengan serial 3.

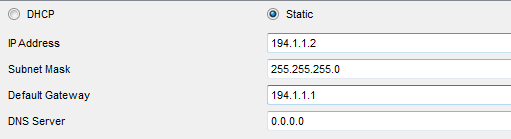

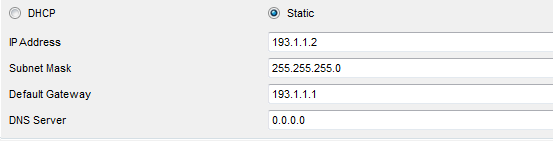

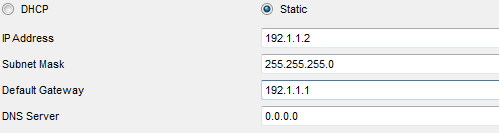

2. Kemudian isilah IP address untuk PC0 192.1.1.2 dan default gateway 192.1.1.1, sementara untuk PC1 isi IP address dengan 193.1.1.2 dan default gateway 193.1.1.1 lalu untuk PC2 isi IP address dengan 194.1.1.2 dan default gateway 194.1.1.1

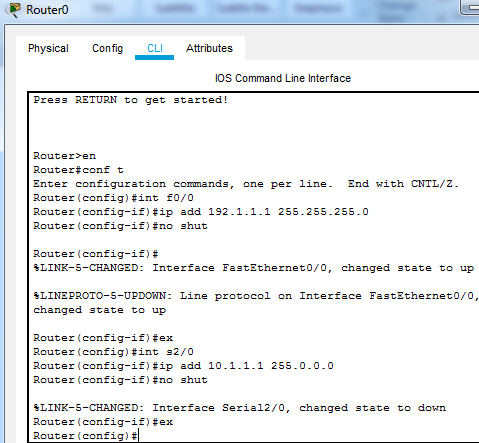

3. Setelah melakukan konfigurasi IP untuk PC lalu kita lakukan konfigurasi IP untuk router. Pertama pilih Router0 dan masuk ke CLI, kemudian masukan perintah berikut.

Router#en

Router#conf t

Router(config)#int f0/0

Router(config-if)#ip add 192.1.1.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#ex

Router(config)#int s2/0

Router(config-if)#ip add 10.1.1.1 255.0.0.0

Router(config-if)#no shut

Router(config-if)#ex

Sementara untuk Router1 masukan perintah berikut.

Router#en

Router#conf t

Router(config)#int f0/0

Router(config-if)#ip add 193.1.1.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#ex

Router(config)#int s2/0

Router(config-if)#ip add 10.1.1.2 255.0.0.0

Router(config-if)#no shut

Router(config-if)#ex

Router(config)#int s3/0

Router(config-if)#ip add 11.1.1.1 255.0.0.0

Router(config-if)#no shut

Router(config-if)#ex

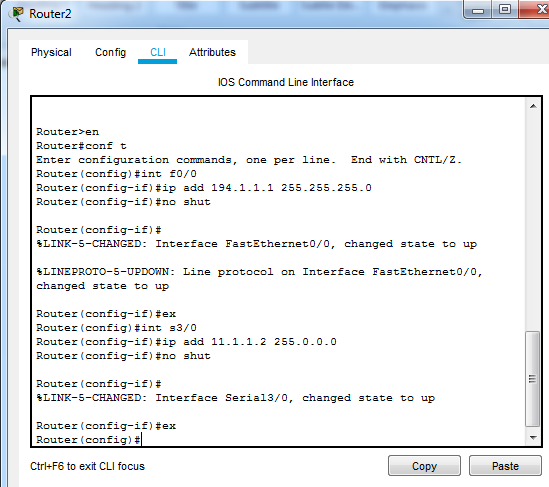

Kemudian untuk Router2 berikan perintah berikut.

Router#en

Router#conf t

Router(config)#int f0/0

Router(config-if)#ip add 194.1.1.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#ex

Router(config)#int s3/0

Router(config-if)#ip add 11.1.1.2 255.0.0.0

Router(config-if)#no shut

Router(config-if)#ex

Keseluruhan perintah yang diberikan pada ketiga router tersebut adalah konfigurasi router untuk serial router dan juga konfigurasi jaringan FastEthernet0/0 masing-masing routernya.

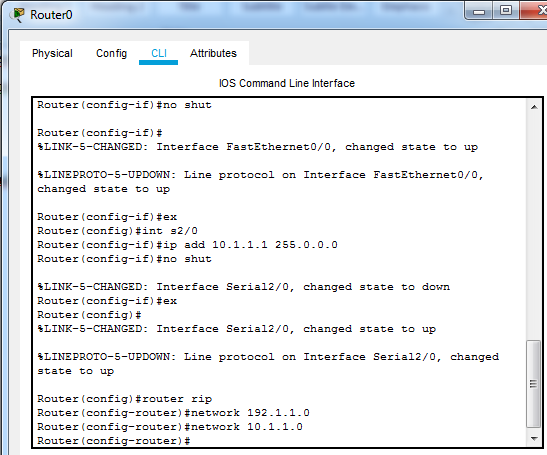

4. Langkah selanjutnya adalah mengonfigurasi routing RIP pada masing-masing router. Untuk Router0 masukkan perintah berikut di dalam CLI.

Router>en

Router#conf t

Router(config)#router rip

Router(config-router)#network 192.1.1.0

Router(config-router)#network 10.1.1.0

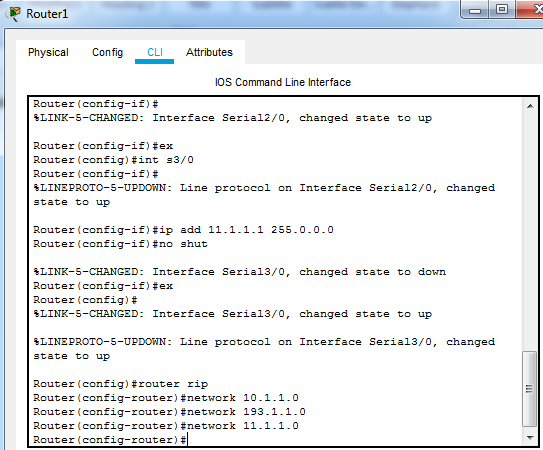

Sementara untuk Router1 masukkan perintah berikut.

Router>en

Router(config)#router rip

Router(config-router)#network 10.1.1.0

Router(config-router)#network 193.1.1.0

Router(config-router)#network 11.1.1.0

Lalu untuk Router2 masukkan perintah berikut.

Router>en

Router#conf t

Router(config)#router rip

Router(config-router)#network 194.1.1.0

Router(config-router)#network 11.1.1.0

5. Langkah terakhir adalah proses ping secara acak, lakukan untuk menguji bahwa keseluruhan konfigurasi yang sudah kita buat dapat berjalan dengan baik dan lancar.  Terlihat bahwa keseluruhan proses ping sudah berhasil/Succes

KESIMPULAN

Dalam percobaan kali ini dapat kita ketahui bahwa dynamic routing yaitu sebuah router yang  dapat memiliki dan membuat tabel routing secara otomatis. Dengan menggunakan lalu lintas jaringan dan juga saling berhubungan antara router lainnya. kita dapat mengidentifikasi suatu router menggunakan dynamic routing dengan mengetahui ciri cirinya yaitu, Router berbagi informasi routing secara otomatis, Jumlah gateway sangat banyak , Routing tabel dibuat secara dinamik, Membutuhkan protokol routing (contohnya RIP ,OSPF, dll ).
