PRAKTIKUM 2 JARKOM : INSTALISASI CISCO PACKET TRACER DAN SIMULASI SEDERHANA

Nama : Muhamad Anggi Maulana NIM : 065001800033		MODUL 2 Nama Dosen : Gatot Budi Santoso
Hari/Tanggal : 1 Maret 2017	PRAKTIKUM JARINGAN KOMPUTER	Nama Aslab: 1. Febriana 064001600017 2. Muhamad ichsan 06400160023

Installasi Cisco Packet Tracer dan Menjalankan Simulasi Sederhana

1.      Teori Singkat

Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.

2.      Alat dan Bahan

Hardware : Laptop/pc

Sofware    : Blogspot

3.      Elemen Kompetensi

Latihan 1. Pengistalan Cisco Paket Tracer

1.1  Buka PacketTracer70_64bit_stup

1.2  Setelah dibuka , akan muncul tampilan setup, klik next

1.3  Lalu muncul license Agreement, klik “I Accept the agreement” lalu klik next

1.4  MLalu kita disuruh memilih tempat penyimpanan untuk instalisasi cisco packet tracer, klik next

1.5  Muncul select start menu folder, klik next

1.6  Muncul select additional tasks, ceklis “create a desktop icon” untuk membuat ikon di desktop, lalu next



1.7  Muncul Ready to install, klik install

1.8  Lalu kita tunggu Installing yang sedang berlangsung untuk beberapa saat

1.9  Muncul perintah untuk me restart computer, klik ok

1.10     Setelah installasi telah selesai, klik finish

1.11     Cisco packet tracer sedang berjalan

1.12     masuk sebagai "user login" jika anda sudah mempunyai akun , dan masuk sebagai "guest login" jika anda belum mempunyai akun

1.13     Lalu muncul tampilan cisco packet tracer

Latihan 2. Langkah-Langkah mengoprasikan cisco packet tracer secara sederhana.

2

2.1  Klik switches yang berada di bawa kiri

2.2  Klik dan drag genetic ke layar putih cisco packet tracer

2.3  setelah itu ke end divice lalu kelik home, setelah itu Klik dan drag genetic yang bergambar komtuter

2.4  Dan juga klik dan drag gambar seperti server

2.5  Klik Connection yang bergambar petir di bawah kiri, selanjutnya pilih kabel copper straight – through

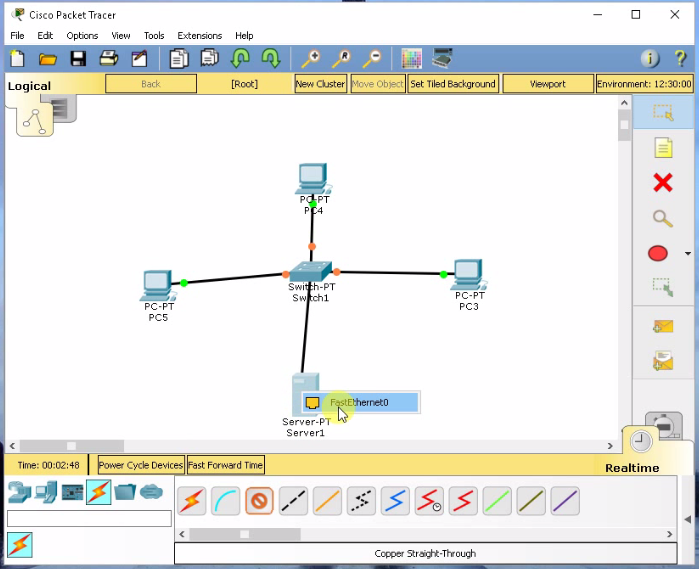

2.6  Sambungkan Kabelnya ke semua perangkat dengan opsi FastEthernet0 untuk menyambungkan jaringan

2.7  Klik server untuk mengkonfigurasikan antar computer, akan muncul seperti gambar berikut

2.8  Klik tab services selanjutnya klik DHCP

2.9  Nyalakan DHCP dengan klik on, isi Start IP Address dengan IP:192.168.1.1 dan Subnet Mask: 255.255.255.0 lalu klik save

2.10     Masuk ke tab Config lalu ke FastEthernet0 ke IP configuration pencet static lalu isi kembali IP Address dan subnet Config nya, lalu close

2.11     Setelah itu klik perangkat computer masuk ke tab config lalu pencet fastEthernet0

2.12     ke IP Configuration klik DHCP, makan IP Address dan Subnet Mask akan terisi sendiri

2.13     Jaringan sudah tersambung, sekarang mengsimulasikannya dengan mengklik gambar pesan di kanan lalu klik computer yang ingin mengirim pesan

2.14     Untuk menjalankan simulasi pesannya kelik simulation panel yang berada di pojok kanan

2.15     Setelah itu klik Auto Capture / Play, simulasi telah berjalan.

4.      Kesimpulan

Cisco Packet Tracer yaitu sebuah software router Cisco simulator yang digunakan dalam pelatihan dan pendidikan, tetapi juga dalam penelitian untuk simulasi jaringan komputer sederhana.
